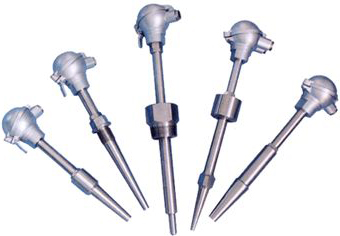

- 商品名稱：石油化工熱電偶/熱電阻
- 添加時間：2019-10-22 15:43:57
- 推薦度：
介紹：
產品說明:
專業針對石油化工部門設計，可以直接測量－200℃－1600℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
2、工作原理
熱電偶的電J由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
熱電阻是利用電阻與溫度呈一定函數的關系原理。當被測介質中有溫度變化時，其電阻值也隨著發生變化，工作儀表便顯示出電阻值所對應的溫度值。
3、主要技術參數
產品執行標準:
IEC1515
IEC584
IEC751
JB/T5518－91
JB/T5582－91
4、公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂。允許工作壓力不僅與保護管材料、直徑、壁厚有關，且與其結構形式、安裝方法及被測介質的流速、種類有關。
5、溫度范圍及允差
熱電偶
| 型 號 | 分度號 | 允 差 等 J | |||
| Ⅰ | Ⅱ | ||||
| 允 差 值 | 測溫范圍℃ | 允差值 | 測溫范圍℃ | ||
| WRN | K | ±1.5 ℃ | -40-+375 | ±2.5 ℃ | -40-+333 |
| ±0.004 ltl | 375-1000 | ±0.0075 ltl | 333-1200 | ||
| WRE | E | ±1.5 ℃ | -40-+375 | ±2.5 ℃ | -40-+333 |
| ±0.004 ltl | 375-800 | ±0.0075 ltl | 333-900 | ||
| WRP | S | ±1℃ | 0-1100 | ±2.5 ℃ | 0-600 |
| ±1+0.003(t-1100)」 | 1100-1600 | ±0.0025 ltl | 600-1600 | ||
| WRQ | R | ± 1 ℃ | 0-1100 | ±2.5 ℃ | 0-1100 |
| ±「1+0.003(t-1100)」 | 1100-1600 | ±0.0025ltl | 1100-1600 | ||
| WRR | B | — | — | — | — |
| — | — | ±0.0025ltl | 600-1700 | ||
熱電阻
| 型號 | 分度號 | 測溫范圍℃ | 精度等J | 允許偏差 |
| WZP | Pt100 | -200-+500 | A | ±(0.15+0.002)ltl |
| B | ±(0.30+0.005)ltl | |||
| WZC | Cu50 Cu100 | -50-+100 | ---- | ±(0.30+0.005)ltl |
